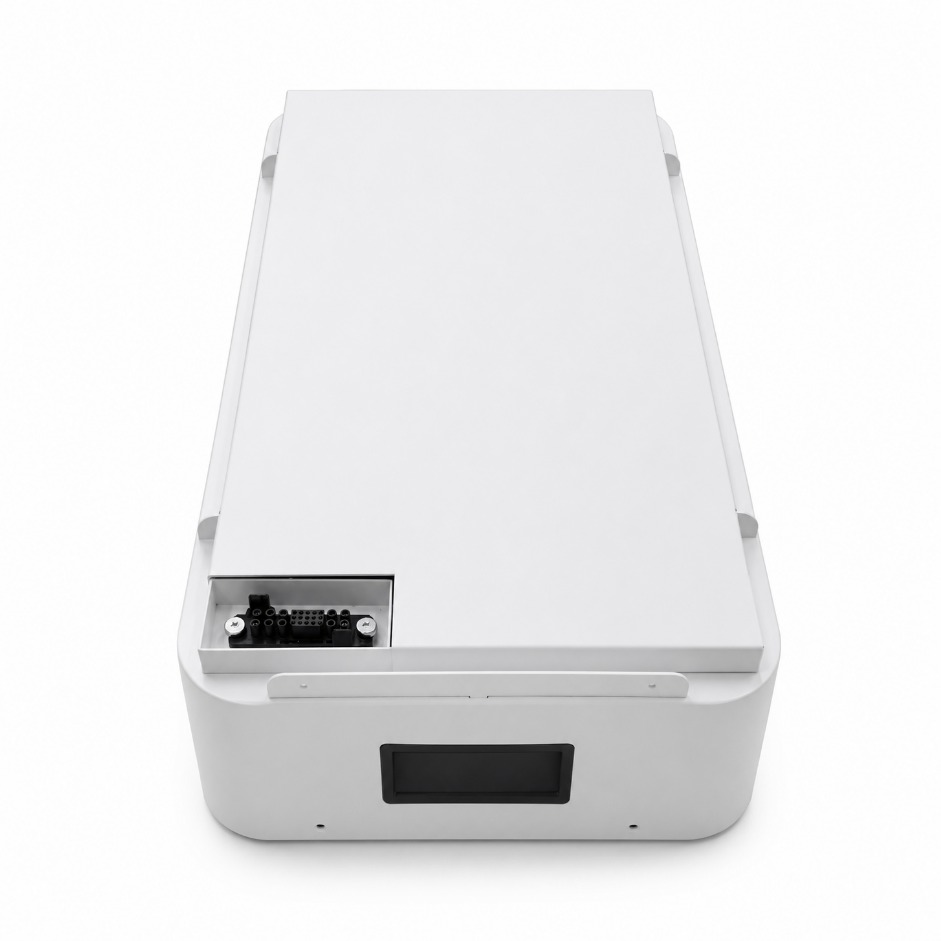

ANTIK Energy Storage Modul 4.1kWh
Kapacita: 4,1 kWh
Typ batérie: Vysokonapäťový batériový modul (HV)
Typ článkov: Kexin 53 Ah
Konfigurácia článkov: 24S (2 × 12S batériové moduly)
Typ batériových modulov: 1× Kexin 12S 53 Ah typ A + 1× Kexin 12S 53 Ah typ B
Systém správy batérie (BMS): UDAN 24S Slave BMS
Materiál skrine: Oceľový plech
Hrúbka plechu: 1,5 mm
Povrchová úprava: Práškové lakovanie
Farba: Biela (RAL 9003)
Tlmenie vibrácií: Gumová podložka s hrúbkou 3 mm
Rukoväte: 2× zapustená plastová rukoväť
Silové konektory: DL25Z (samec/samica)
Silové vodiče: 10 mm²
Typ balančných konektorov: XHD 2.5 mm (A2557-2×11Y)
Montážne závity: M4
Montážne čapy: M4 × 10
Konštrukcia: Modulárna oceľová skriňa s odnímateľným horným krytom
ANTIK Energy Storage Modul 4.1 kWh je vysokonapäťový batériový modul určený na použitie v kompatibilných systémoch akumulácie elektrickej energie. Modul je navrhnutý ako súčasť batériového riešenia, kde zabezpečuje ukladanie energie prostredníctvom dvojice batériových modulov Kexin 53 Ah v konfigurácii 24S. Vďaka modulárnej konštrukcii je pripravený na integráciu do kompatibilného systému riadenia batérií a ďalších systémových komponentov.
Konštrukcia modulu je vyrobená z 1,5 mm oceľového plechu s odolnou práškovou povrchovou úpravou v bielej farbe RAL 9003. Pevné kovové telo chráni vnútorné komponenty a zároveň umožňuje jednoduchý prístup počas montáže alebo servisných zásahov prostredníctvom odnímateľného horného krytu. Zapustené plastové rukoväte uľahčujú manipuláciu s modulom pri inštalácii.
Súčasťou modulu je UDAN 24S Slave BMS, ktorý zabezpečuje správu batériových modulov v rámci kompatibilného batériového systému. Vnútorné prepojenie využíva silové vodiče s prierezom 10 mm² a konektory podľa výrobnej špecifikácie vrátane DL25Z a XHD 2.5 mm (A2557-2×11Y). Takéto riešenie zodpovedá výrobnej dokumentácii a podporuje štandardizovanú montáž jednotlivých komponentov.
Pri návrhu bol kladený dôraz aj na mechanickú ochranu batériových modulov. Pod batériovými modulmi sa nachádza 3 mm hrubá gumová podložka, ktorá pomáha tlmiť vibrácie a obmedzuje ich prenos na vnútorné komponenty. Konštrukcia zároveň využíva montážne závity a upevňovacie prvky navrhnuté pre presné osadenie jednotlivých častí modulu.
ANTIK Energy Storage Modul 4.1 kWh predstavuje robustný batériový modul určený na integráciu do kompatibilných vysokonapäťových energetických riešení. Kombinácia oceľovej konštrukcie, modulárneho návrhu, integrovaného systému UDAN 24S Slave BMS a batériových modulov Kexin 53 Ah vytvára technické riešenie navrhnuté s dôrazom na spoľahlivú montáž, jednoduchý servis a profesionálne spracovanie.
Modulárne riešenie pre vysokonapäťové batériové úložiská
ANTIK Energy Storage Modul 4.1 kWh je vysokonapäťový batériový modul určený pre systémy akumulácie elektrickej energie. Modul využíva dvojicu 12S batériových modulov Kexin s kapacitou 53 Ah, ktoré spolu tvoria konfiguráciu 24S. Robustná oceľová konštrukcia zabezpečuje ochranu vnútorných komponentov a spoľahlivú prevádzku. Modul je navrhnutý s dôrazom na jednoduchú montáž, servis aj integráciu do batériového systému.
- Kapacita 4,1 kWh
- Vysokonapäťová (HV) konštrukcia
- Konfigurácia 24S (2 × 12S)
- Batériové moduly Kexin 53 Ah
- Modulárna konštrukcia pre jednoduchú integráciu
Integrovaný systém správy batérie (BMS)
O správu batériového modulu sa stará riadiaca doska UDAN 24S Slave BMS, ktorá zabezpečuje komunikáciu s jednotlivými batériovými modulmi prostredníctvom štandardizovanej kabeláže. Modul využíva samostatné silové a signálové konektory navrhnuté pre spoľahlivé elektrické prepojenie. Vnútorné zapojenie je riešené podľa výrobnej dokumentácie s použitím vodičov s prierezom 10 mm².
Vlastnosti systému
- UDAN 24S Slave BMS
- Štandardizované BMS prepojenie
- Silové vodiče s prierezom 10 mm²
- Oddelené silové a signálové konektory

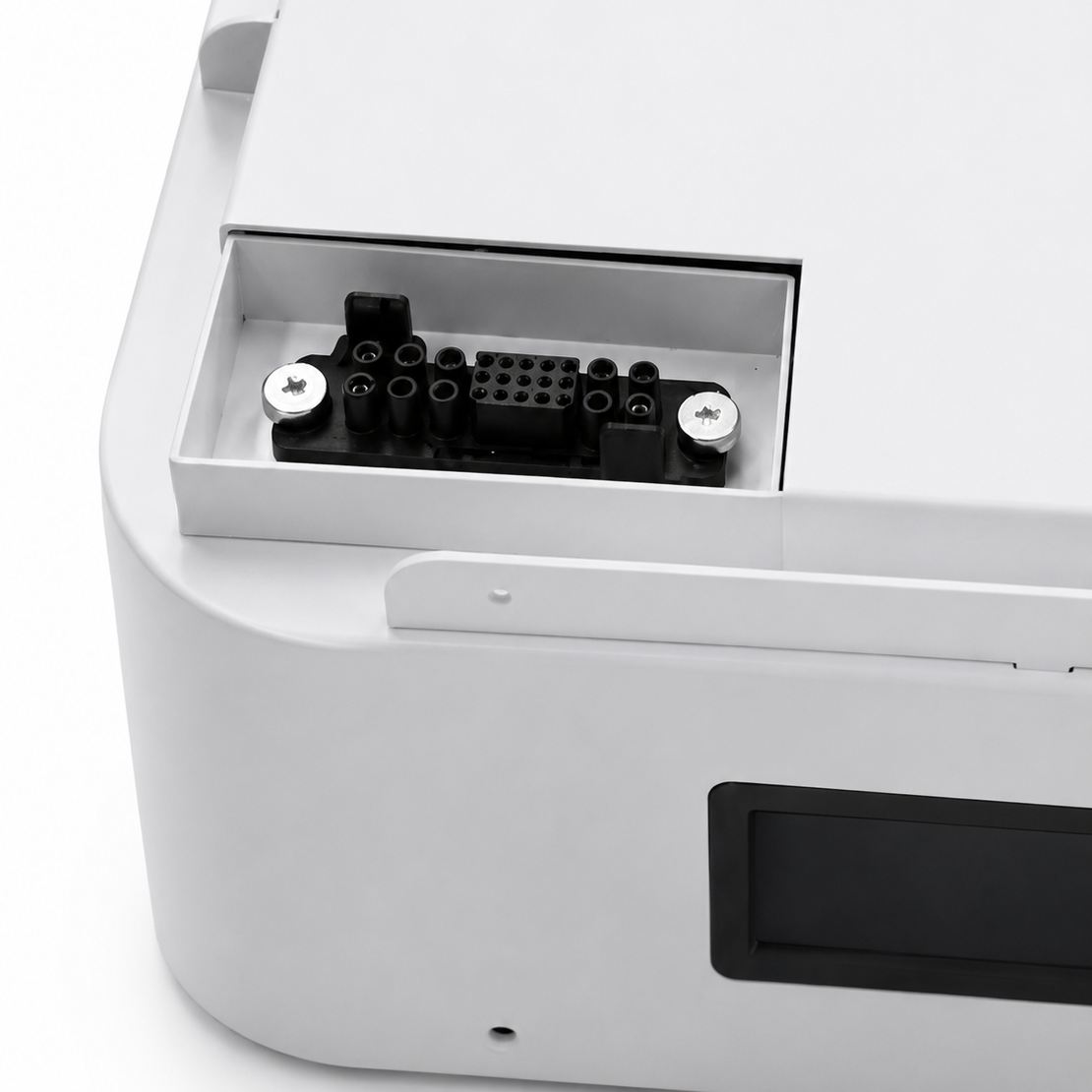

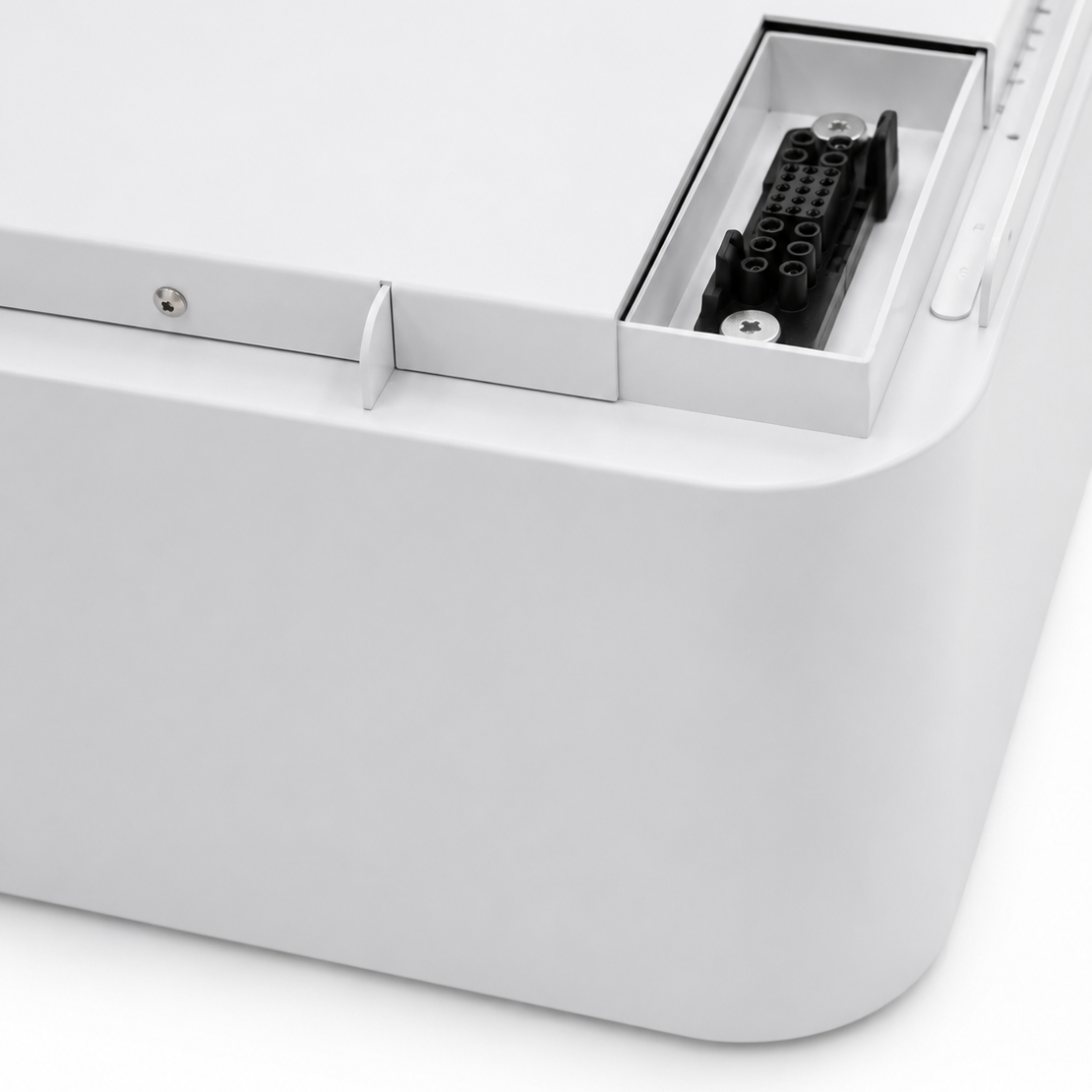

- Konektory DL25Z a XHD 2.5 mm
Odolná kovová konštrukcia

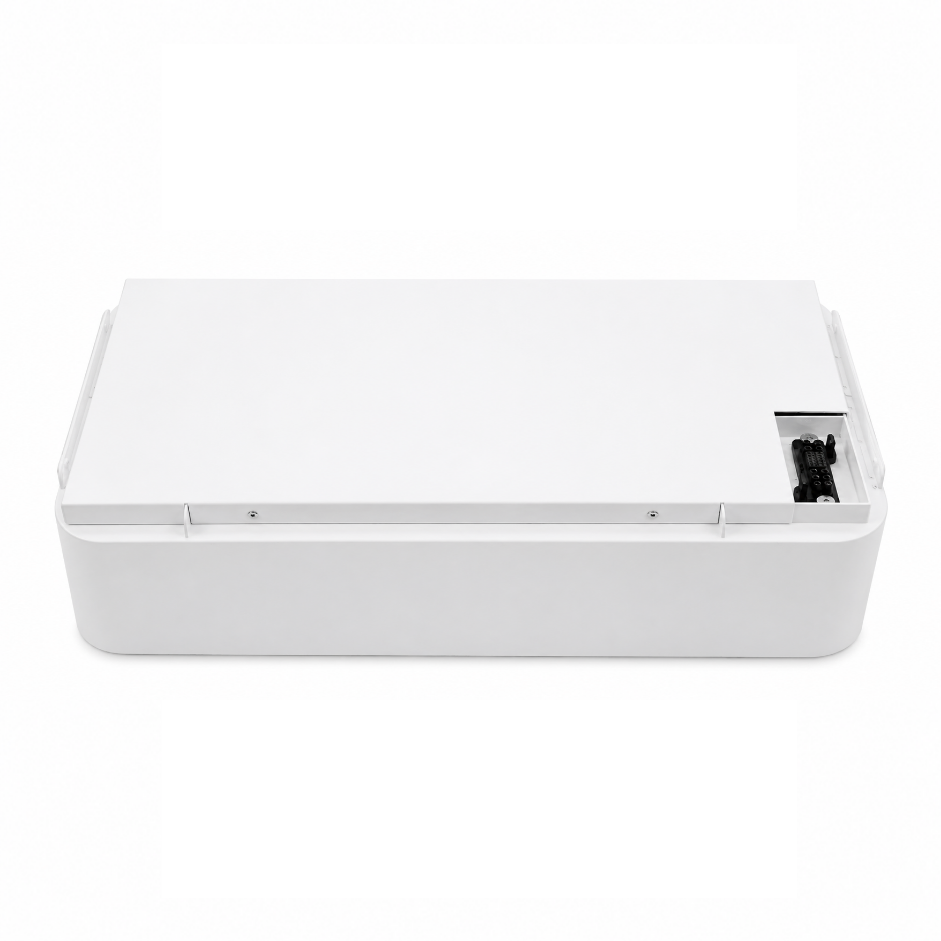

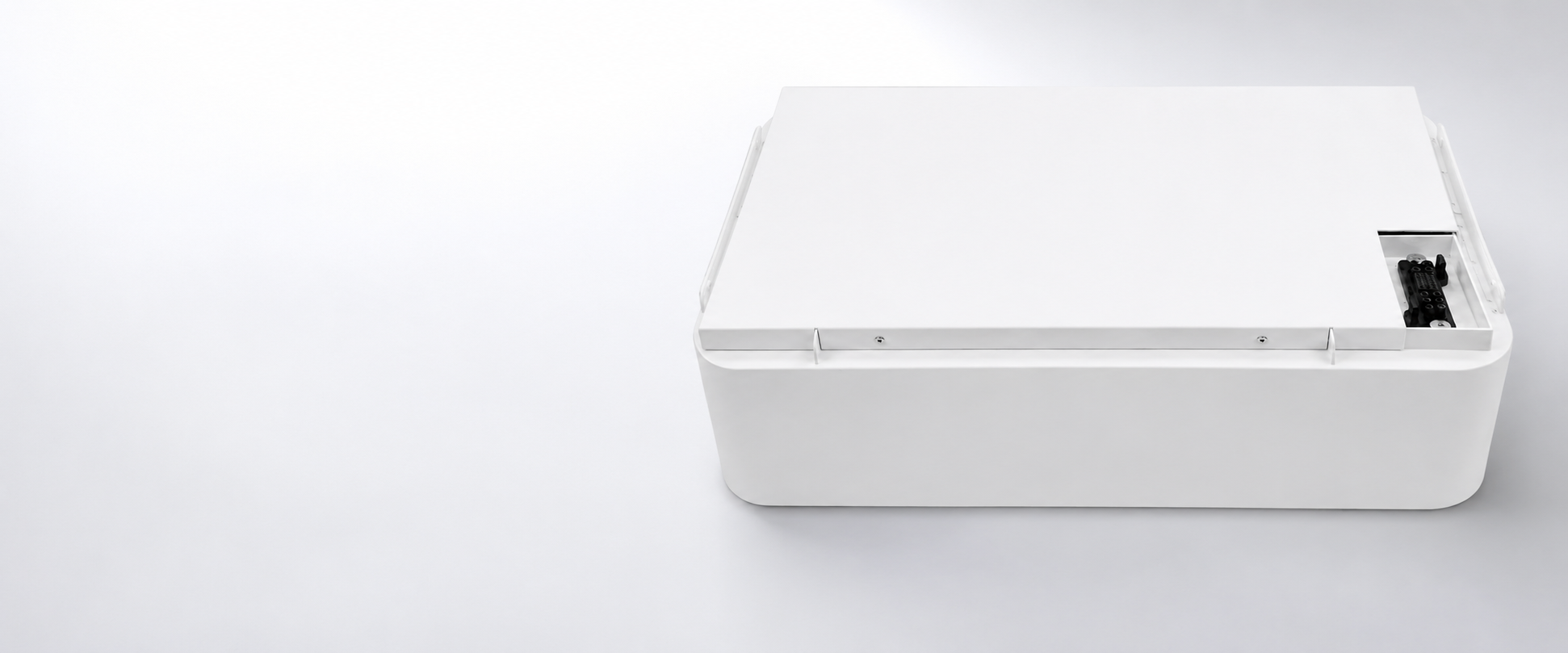

Kryt aj telo modulu sú vyrobené z oceľového plechu s hrúbkou 1,5 mm. Povrch je chránený práškovou farbou RAL 9003, ktorá zabezpečuje jednotný vzhľad a odolnosť povrchu. Horný kryt je odnímateľný, čo uľahčuje montáž aj servisné zásahy. Súčasťou konštrukcie sú aj zapustené plastové rukoväte pre jednoduchšiu manipuláciu.
Konštrukčné vlastnosti
- Oceľový plech hrúbky 1,5 mm
- Prášková povrchová úprava
- Farba RAL 9003 (biela)
- Odnímateľný horný kryt
- Dve zapustené plastové rukoväte
Ochrana batériových modulov

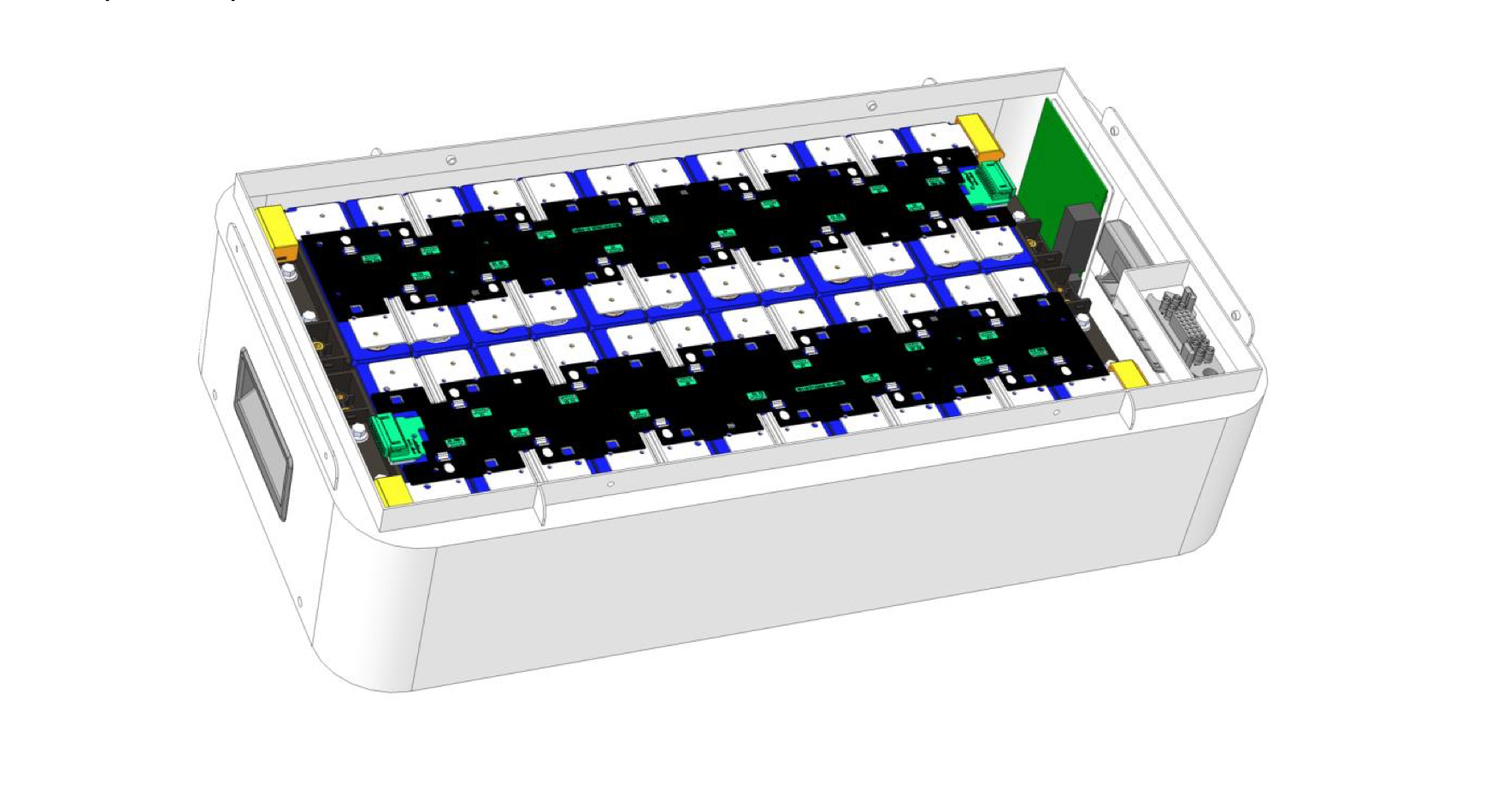

Vo vnútri skrine sa pod batériovými modulmi nachádza 3 mm hrubá gumová podložka. Jej úlohou je obmedziť prenos vibrácií na batériové články počas prevádzky a manipulácie. Konštrukcia zároveň využíva montážne závity a upevňovacie prvky navrhnuté pre presnú montáž jednotlivých komponentov.
Ochranné prvky
- Gumová podložka s hrúbkou 3 mm
- Tlmenie vibrácií batériových modulov
- Montážne závity M4
- Upevňovacie čapy M4 × 10
- Stabilné uchytenie vnútorných komponentov
Pripravený na systémovú integráciu
Modul je vybavený pripravenou kabelážou a konektormi podľa výrobnej špecifikácie, čo umožňuje jeho zapojenie v rámci kompatibilného vysokonapäťového batériového systému. Použité konektory a rozhrania sú navrhnuté pre prepojenie batériových modulov, BMS a silových vodičov. Celá konštrukcia je riešená modulárne, aby zjednodušila montáž aj následnú údržbu.
Prvky integrácie
- Modulárna architektúra
- Predpripravené silové prepojenia
- BMS komunikačné rozhranie
- Štandardizované konektory
- Navrhnuté pre vysokonapäťové batériové systémy
Pre viac podrobností si pozrite sprievodné video
Vkročte s nami do sveta Smart technológií, v ktorom si predstavíme smart produkty z oblasti domácnosti, bezpečnosti, komfortu, zdravia, kamerových systémov a mnohých ďalších sfér. Vyberte si z množstva inteligentných zariadení, ktoré spoľahlivo zabezpečia vašu domácnosť, firmu, garáž či chatu.
Časté otázky: ANTIK Energy Storage Modul 4.1kWh
Je tento modul samostatným batériovým úložiskom?
Nie. ANTIK Energy Storage Modul 4.1 kWh je batériový modul určený na integráciu do kompatibilného vysokonapäťového systému akumulácie energie. Pre správnu prevádzku vyžaduje vhodný riadiaci systém a kompatibilné komponenty.
Akú kapacitu má batériový modul?
Modul poskytuje kapacitu 4,1 kWh, ktorá je určená na ukladanie elektrickej energie v rámci vysokonapäťového batériového systému.
Aký systém správy batérie modul využíva?
Vo vnútri modulu je integrovaná riadiaca doska UDAN 24S Slave BMS, ktorá zabezpečuje správu batériových modulov a komunikáciu v rámci batériového systému.
Aké batériové moduly sú použité vo vnútri?
Modul obsahuje dva batériové moduly Kexin 12S 53 Ah – jeden modul typu A a jeden modul typu B, ktoré spolu tvoria konfiguráciu 24S.
Z akého materiálu je vyrobená skriňa?
Skriňa je vyrobená z oceľového plechu s hrúbkou 1,5 mm a je opatrená práškovou povrchovou úpravou v bielej farbe RAL 9003.
Je modul chránený proti vibráciám?
Áno. Pod batériovými modulmi sa nachádza 3 mm hrubá gumová podložka, ktorá pomáha tlmiť vibrácie a chráni vnútorné komponenty počas prevádzky a manipulácie.
Je možné modul jednoducho servisovať?
Áno. Modul je vybavený odnímateľným horným krytom, ktorý umožňuje prístup k vnútorným komponentom podľa servisných alebo výrobných postupov.
Aké konektory sú použité na prepojenie modulu?
Modul využíva silové konektory DL25Z a signálové konektory XHD 2.5 mm (A2557-2×11Y) podľa výrobnej dokumentácie.
