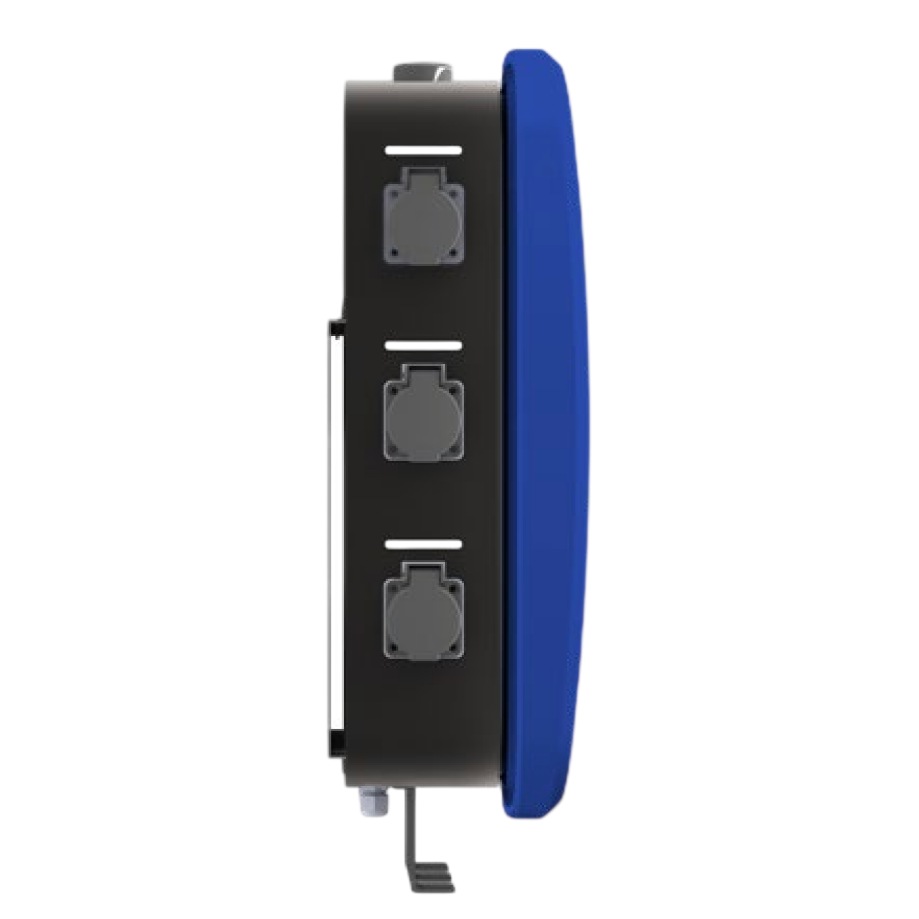

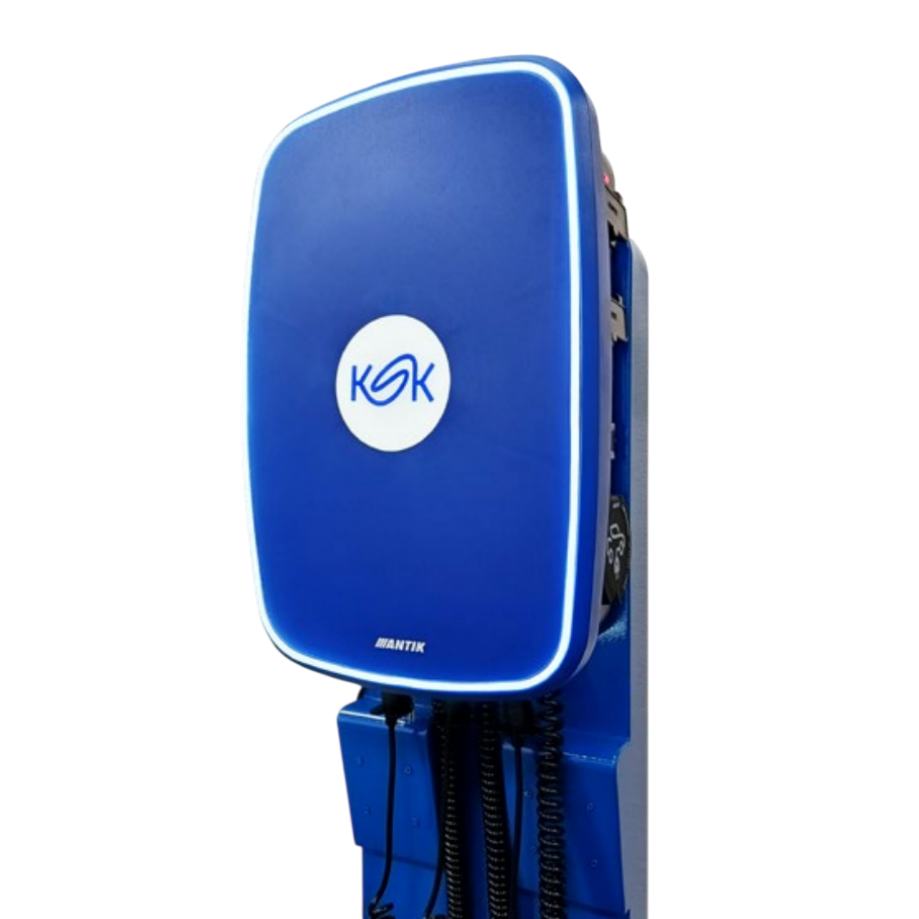

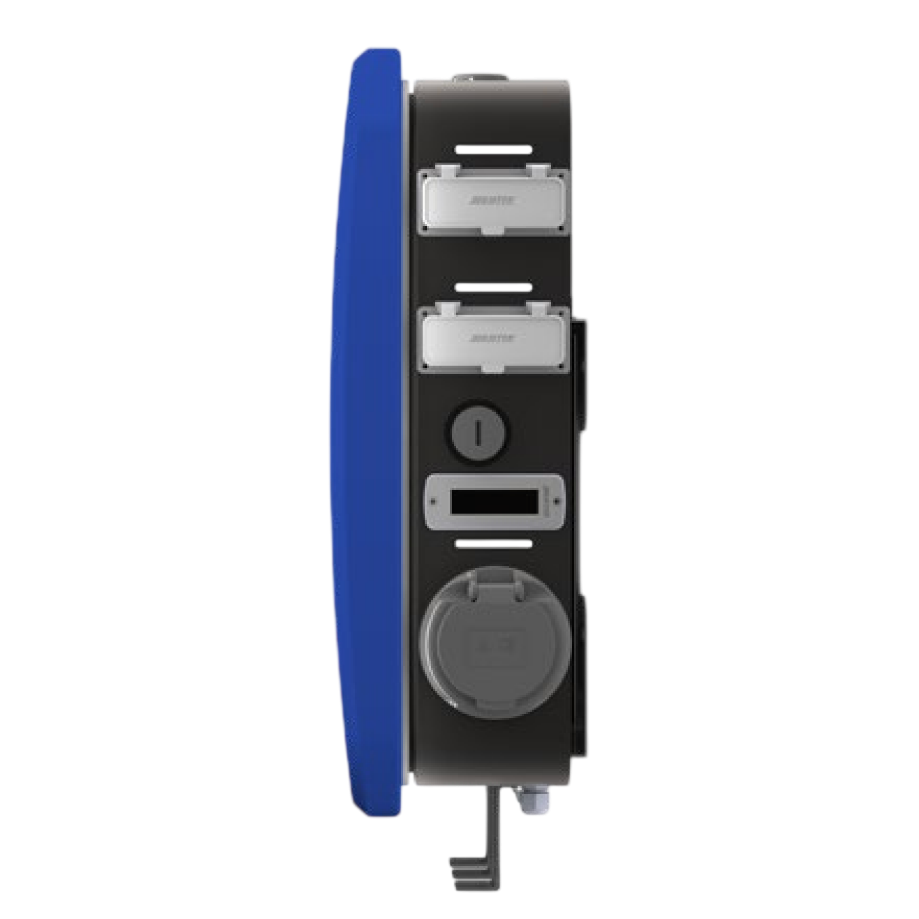

ANTIK AC WallBox 360°
- Model: ATK.CS.EV4.03.00
- Typ zariadenia: Modulárna AC nabíjacia stanica
- Maximálny výkon nabíjania elektromobilu: 22 kW AC
- Nabíjanie elektromobilu: 1-fázové alebo 3-fázové AC
- Konektor pre elektromobil: 1× Type 2 panelový
- Výkon Type 2 výstupu: 3 až 22 kW AC
- Aktivácia nabíjania elektromobilu: Automaticky po pripojení vozidla alebo na diaľku
- Meranie Type 2 výstupu: Napätie L1–L3, výkon, energia
- Výstupy pre elektrické motorky a skútre: 0 až 3× 230 V
- Konektor 230 V výstupov: CEE 7/4 16 A
- Výkon 230 V výstupov: 2,5 kW
- Aktivácia 230 V výstupov: RFID identifikátorom v kábli alebo na diaľku
- Meranie 230 V výstupov: Napätie, výkon, energia
- Výstupy pre e-bicykle a e-kolobežky: 0 až 3× 42 V / 4 A
- Výkon 42 V výstupu: 160 W
- Konektor 42 V výstupov: XLR na pružnom kábli
- Aktivácia 42 V výstupov: Automatická detekcia pripojeného vozidla alebo vzdialená aktivácia
- Meranie 42 V výstupov: Výstupné DC napätie, výkon, energia
- PowerBank sloty: 0 až 2×, voliteľné
- PowerBank: 5 V / 5000 mAh
- Komunikačné rozhranie: LoRaWAN / GSM
- Lokalizácia: Voliteľné GNSS
- Wi-Fi: Áno
- API: API pre integráciu dát a predaja služby do mestského dátového hubu
- Mobilná aplikácia: Ovládanie nabíjania a integrácia predaja služby
- Platba: QR kód, rôzne platobné metódy bez potreby registrácie
- Membership platba: Podporovaná
- E-roaming: Podpora prepojenia do e-roamingovej platformy
- RFID: Automatické ovládanie RFID tagom v kábli
- Mifare RFID čítačka: Voliteľná, v prednom paneli
- Displej: OLED displej na bočnej strane zariadenia
- Signalizácia: LED indikátor pre každý výstup
- Ochrana Type 2 výstupu: 3× 40 A istič, 30 mA prúdový chránič
- Ochrana 230 V výstupov: 16 A istič, 30 mA prúdový chránič
- Ochrana: Ochrana nulovaním
- Elektrická prípojka – verzia s autonabíjaním: 3× 32 A / 400 V
- Minimálny prierez vodičov – verzia s autonabíjaním: 6 mm²
- Elektrická prípojka – verzia bez autonabíjania: 1× 16 A / 230 V
- Minimálny prierez vodičov – verzia bez autonabíjania: 2,5 mm²
- Podporované pripojenie: 1-fázové alebo 3-fázové
- Rozmery: 530 × 350 × 200 mm
- Hmotnosť: 10 kg
- Prevádzková teplota: −20 až +60 °C
- Stupeň krytia: IP54
- Spôsob montáže: Nástenná montáž / montáž na stĺp / montáž na samostatne stojaci stĺpik
- Samostatne stojaci stĺpik: Voliteľné príslušenstvo
- Montážna sada na stĺp: Voliteľné príslušenstvo
- Modularita Type 2: Osadený / neosadený
- Modularita 230 V výstupov: 0 až 3 výstupy
- Modularita 42 V výstupov: 0 až 3 výstupy
- Modularita PowerBank slotov: 0 až 2 sloty
- ⇩

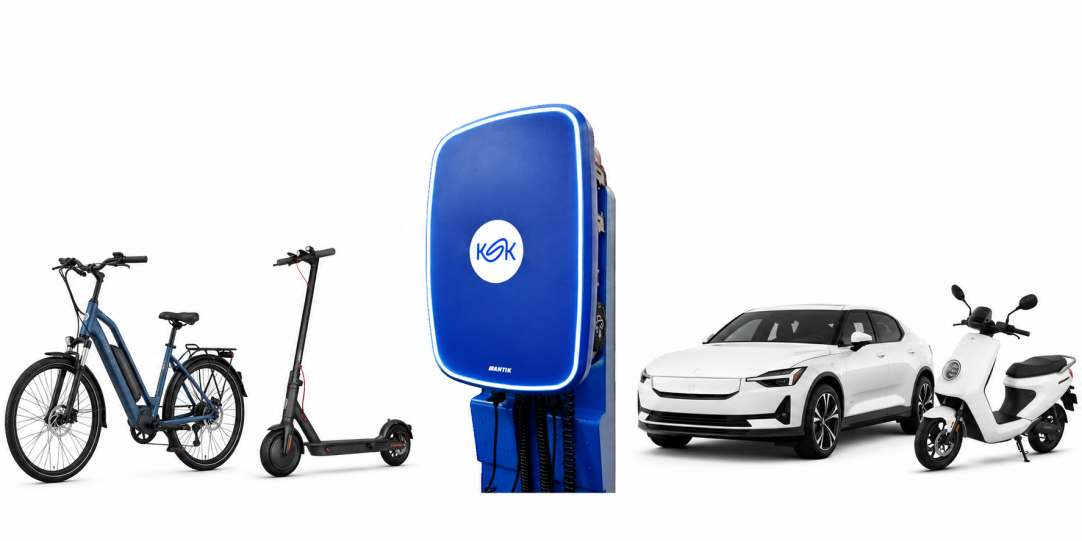

Jedna stanica pre celú mestskú elektromobilitu
ANTIK WallBox umožňuje na jednom mieste nabíjať elektromobily aj menšie elektrické dopravné prostriedky. Type 2 poskytuje pre elektromobily nastaviteľný výkon od 3 do 22 kW AC, zatiaľ čo samostatné 230 V a 42 V výstupy slúžia na nabíjanie motoriek, skútrov, e-bicyklov a e-kolobežiek. Stanicu je možné doplniť aj o sloty pre zdieľané PowerBanky. Vaše mesto tak môže jedným nabíjacím bodom pokryť viacero foriem každodennej elektromobility.
- Elektromobily: Type 2, 3–22 kW AC
- Motorky a skútre: CEE 7/4, 230 V / 16 A
- E-bicykle a e-kolobežky: XLR, 42 V / 4 A, 160 W
- PowerBanky: až 2 voliteľné sloty, 5 V / 5000 mAh
- Type 2 nabíjanie: 1-fázové alebo 3-fázové
Inteligentné riadenie každého nabíjacieho výstupu
ANTIK WallBox automatizuje aktiváciu nabíjania podľa typu pripojeného vozidla a zároveň umožňuje jednotlivé výstupy ovládať na diaľku. Pri elektromobile sa nabíjanie aktivuje po pripojení vozidla, zatiaľ čo 230 V výstupy využívajú identifikáciu pomocou RFID tagu v nabíjacom kábli. Výstupy 42 V dokážu rozpoznať pripojenie prostredníctvom komunikácie cez XLR konektor a následne aktivovať napájanie. Počas prevádzky systém priebežne meria napätie, výkon a spotrebovanú elektrickú energiu.
- Type 2: automatická aktivácia po pripojení vozidla
- 230 V výstupy: aktivácia pomocou RFID identifikácie
- 42 V výstupy: automatická detekcia pripojeného vozidla
- Meranie: napätie, výkon a spotrebovaná energia
- Vzdialené ovládanie: aktivácia nabíjania na diaľku

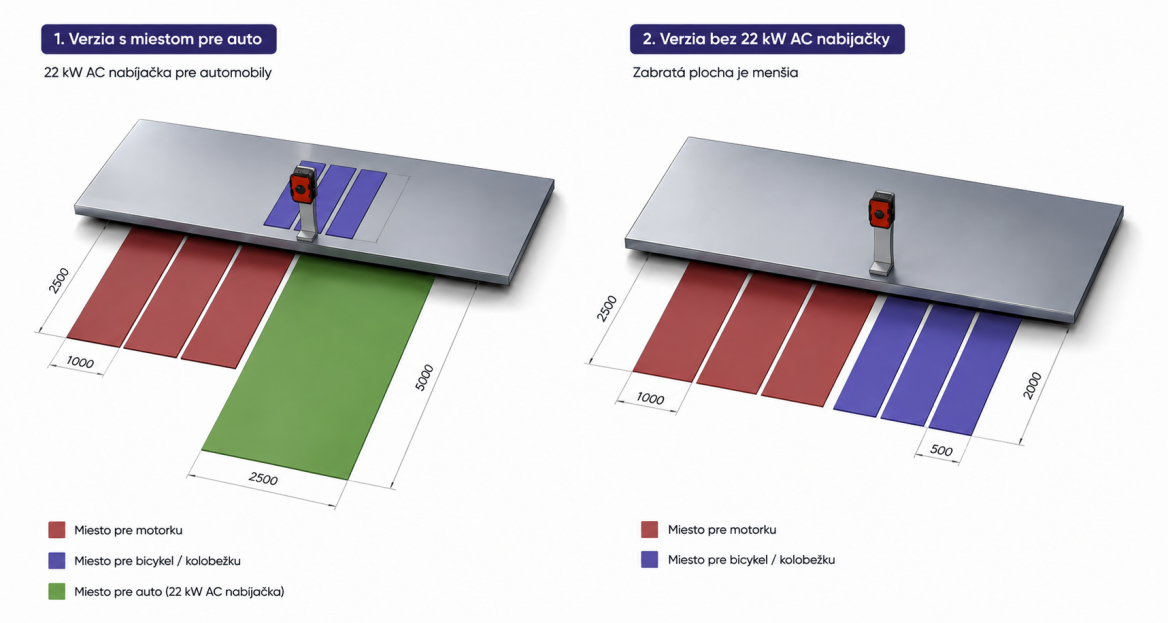

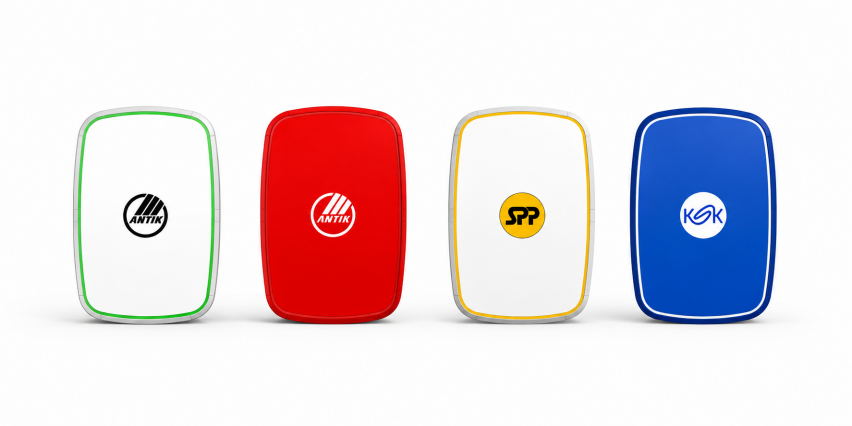

Flexibilná konfigurácia a dizajn na mieru
ANTIK WallBox je možné prispôsobiť potrebám aj vizuálnej identite vášho mesta. Modulárne prevedenie umožňuje zvoliť požadovanú kombináciu nabíjacích výstupov podľa toho, aké typy elektromobility chcete v danej lokalite podporovať. Zároveň je možné prispôsobiť farebné prevedenie predného panela, LED prvkov a grafické spracovanie loga tak, aby stanica prirodzene zapadla do mestského prostredia. Výsledkom je nabíjací bod nakonfigurovaný funkčne aj vizuálne pre konkrétnu lokalitu.
- Type 2: osadený / neosadený
- 230 V zásuvky: 0–3 výstupy
- 42 V XLR: 0–3 výstupy
- PowerBank sloty: 0–2 sloty
- Dizajn: prispôsobenie farieb a brandingu mesta

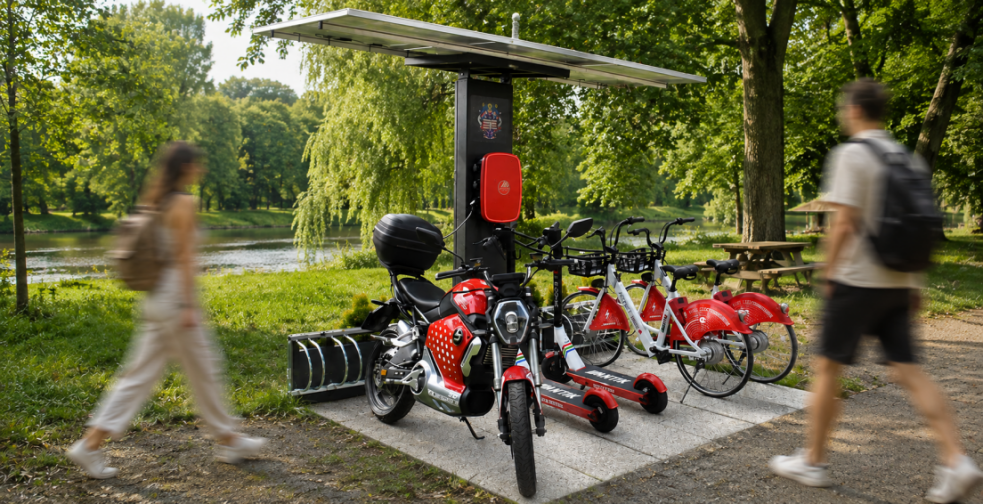

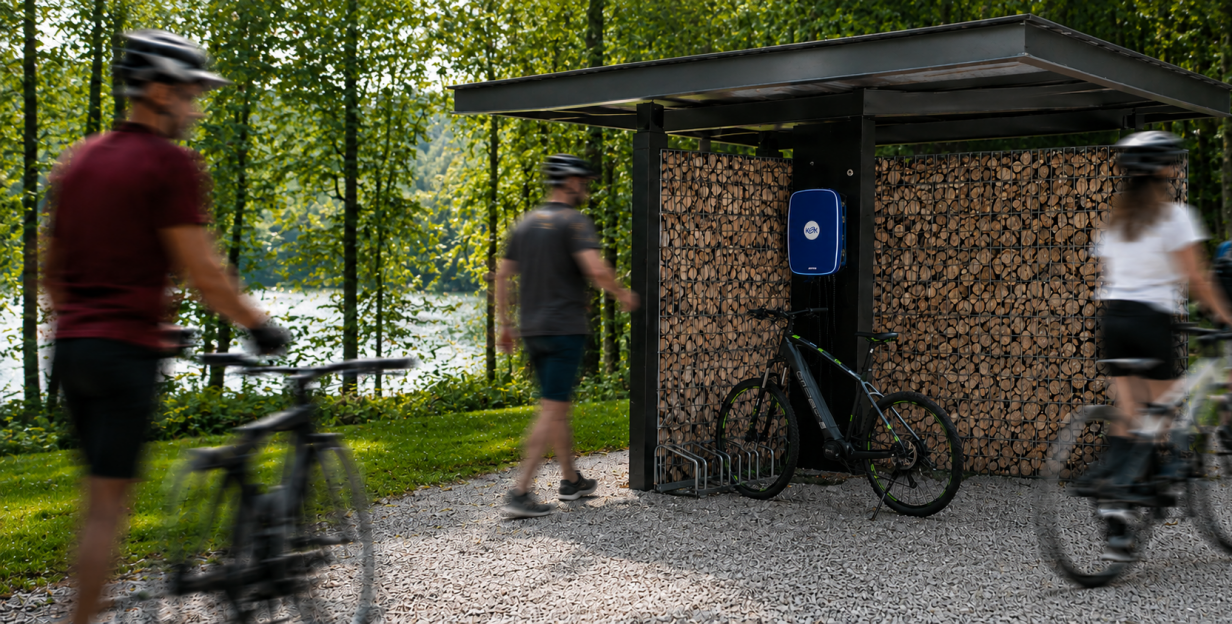

Pripravené na fotovoltiku aj zdieľanú flotilu
ANTIK WallBox môže byť súčasťou širšieho riešenia mestskej elektromobility. Nabíjaciu infraštruktúru je možné prepojiť s fotovoltickým systémom, vďaka čomu môže mesto na nabíjanie využívať aj lokálne vyrobenú elektrickú energiu. Riešenie vieme zároveň rozšíriť o zdieľanú flotilu elektrických bicyklov a kolobežiek, vrátane technológie potrebnej na ich prevádzku. Mesto tak môže v rámci jedného ekosystému kombinovať výrobu energie, nabíjanie aj zdieľanú mikromobilitu.
- Kompatibilita s fotovoltickými systémami
- Možnosť využitia lokálne vyrobenej energie
- Zdieľaná flotila elektrobicyklov a elektrokolobežiek
- Nabíjacia infraštruktúra pre zdieľané vozidlá
- Komplexné riešenie mestskej elektromobility

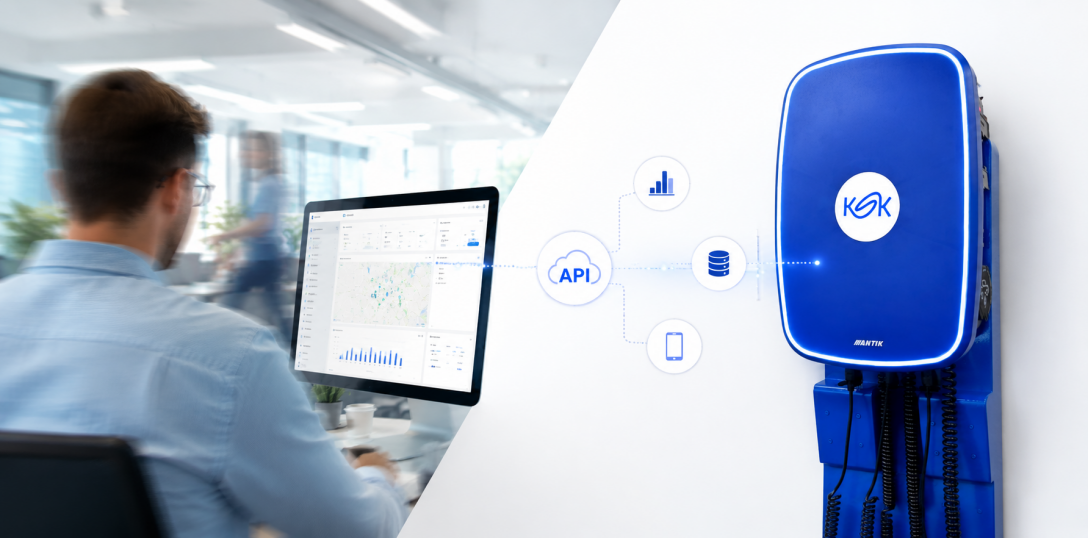

Konektivita a integrácia do mestských systémov
ANTIK WallBox je pripravený na pripojenie k nadradeným systémom prostredníctvom LoRaWAN alebo GSM. Voliteľná GNSS lokalizácia umožňuje automatické určenie polohy zariadenia a stanica podporuje aj Wi-Fi. API umožňuje integrovať dáta a predaj nabíjacej služby do mestského dátového hubu alebo mobilnej aplikácie. Systém podporuje aj platby cez QR kód bez potreby registrácie a prepojenie do e-roamingovej platformy.
- Komunikácia: LoRaWAN / GSM
- Wi-Fi: áno
- Lokalizácia: voliteľné GNSS
- Integrácia: API
- Platby: QR kód a rôzne platobné metódy
- E-roaming: podpora prepojenia do e-roamingovej platformy

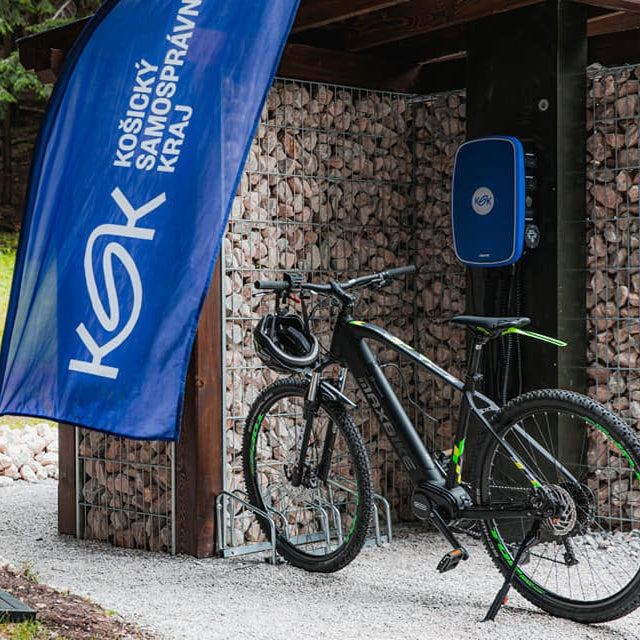

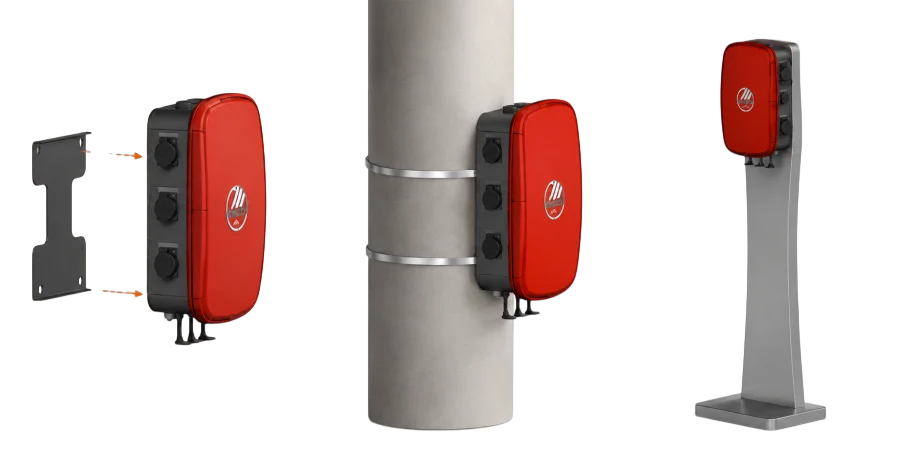

Flexibilná montáž a elektrické pripojenie
ANTIK WallBox je možné inštalovať na stenu, existujúci stĺp alebo samostatne stojaci stĺpik. Zariadenie podporuje 1-fázové aj 3-fázové elektrické pripojenie podľa zvolenej konfigurácie. Pri verzii s nabíjaním elektromobilov je požadovaná elektrická prípojka 3× 32 A / 400 V s minimálnym prierezom vodičov 6 mm². Konštrukcia s krytím IP54 a prevádzkovým rozsahom od −20 do +60 °C je navrhnutá pre použitie v rôznych podmienkach inštalácie.
- Rozmery: 530 × 350 × 200 mm
- Hmotnosť: 10 kg
- Prevádzková teplota: −20 až +60 °C
- Krytie: IP54
- Montáž: stena / stĺp / samostatne stojaci stĺpik
- Prípojka s autonabíjaním: 3× 32 A / 400 V
- Prípojka bez autonabíjania: 1× 16 A / 230 V
Autorizácia používateľov a spoplatnenie nabíjania
ANTIK WallBox umožňuje mestu riadiť prístup k nabíjaniu a zároveň poskytovať nabíjanie ako platenú službu. Používatelia môžu využívať platbu prostredníctvom QR kódu a rôznych platobných metód bez potreby registrácie, pričom systém podporuje aj membership platby. Nabíjacia stanica umožňuje identifikáciu pomocou RFID a prepojenie do e-roamingovej platformy. Vďaka API je možné dáta aj predaj služby integrovať priamo do mestského dátového hubu alebo mobilnej aplikácie.
- Autorizácia: RFID identifikácia
- Platby: prostredníctvom QR kódu
- Bez registrácie: podpora platby bez vytvorenia účtu
- Membership: podpora členských platieb
- Integrácia: API pre dáta a predaj služby
- E-roaming: možnosť prepojenia do e-roamingovej platformy

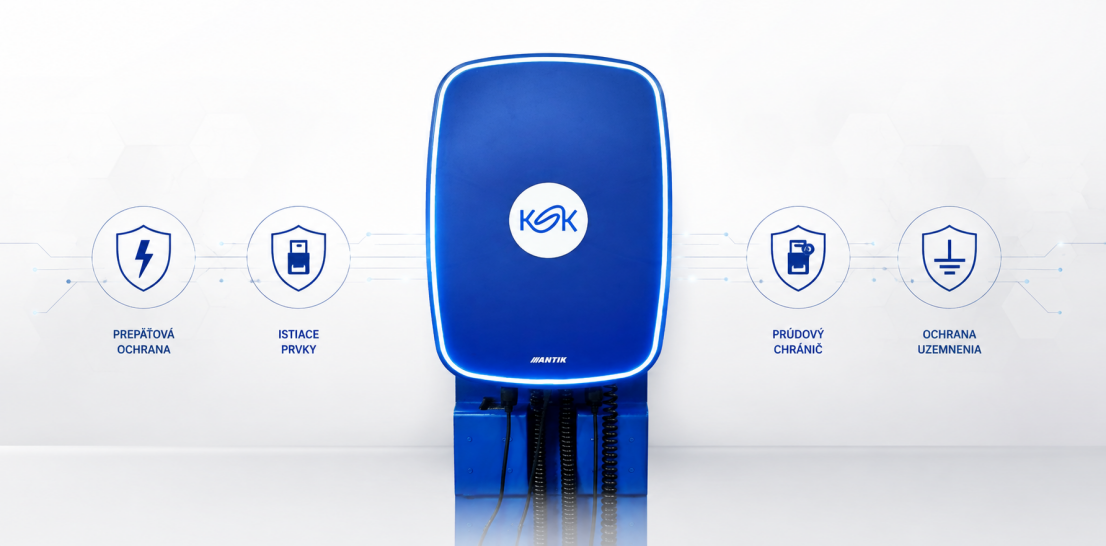

Bezpečná prevádzka nabíjacej stanice
ANTIK WallBox využíva elektrické ochranné prvky pre bezpečnú prevádzku jednotlivých nabíjacích výstupov. Výstup pre elektromobil je chránený trojfázovým ističom a prúdovým chráničom, pričom samostatné istenie je zabezpečené aj pre ostatné nabíjacie výstupy. Súčasťou riešenia je ochrana nulovaním a výkon 42 V výstupov sa aktivuje iba pri detekcii pripojeného vozidla. Aktuálny stav jednotlivých výstupov môže používateľ sledovať prostredníctvom LED indikácie.
- Type 2: 3× 40 A istič
- Prúdový chránič: 30 mA
- 230 V výstupy: 16 A istič
- Ochrana: ochrana nulovaním
- LED indikácia: samostatne pre každý výstup
Časté otázky: ANTIK AC WallBox 360°
Aké vozidlá je možné nabíjať pomocou ANTIK WallBoxu?
ANTIK WallBox môže v plnej konfigurácii nabíjať elektromobily, elektrické motorky a skútre, e-bicykle a e-kolobežky. Voliteľne môže obsahovať aj dva sloty pre zdieľané PowerBanky.
Aký maximálny výkon poskytuje pri nabíjaní elektromobilu?
Type 2 výstup umožňuje 1-fázové alebo 3-fázové AC nabíjanie s nastaviteľným výkonom od 3 do 22 kW. Maximálny výkon sa konfiguruje podľa kapacity elektrickej prípojky v mieste inštalácie.

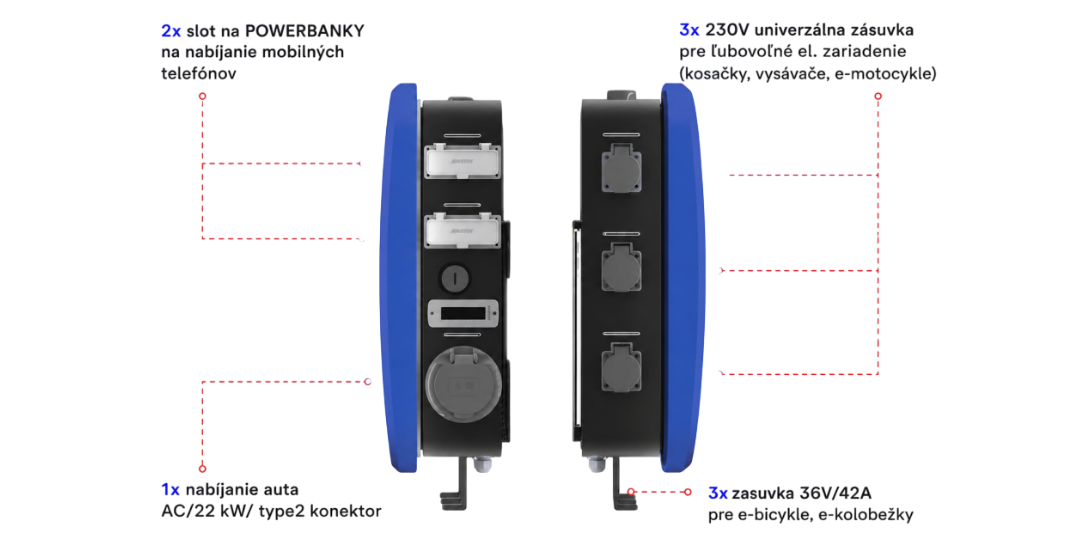

Aké nabíjacie výstupy môže WallBox obsahovať?
Stanica môže byť vybavená jedným Type 2 konektorom, až tromi 230 V zásuvkami CEE 7/4, až tromi 42 V / 4 A XLR výstupmi s výkonom 160 W a voliteľne až dvomi PowerBank slotmi.
Je potrebné osadiť všetky nabíjacie výstupy?
Nie. ANTIK WallBox má modulárnu konštrukciu a jednotlivé typy výstupov môžu byť osadené podľa požiadaviek projektu. Neosadené pozície sú uzatvorené plechovou záslepkou a tesnením.
Meria stanica spotrebu elektrickej energie?
Áno. Nabíjacie výstupy sú vybavené meraním elektrických veličín vrátane výkonu a celkovej spotreby energie. Konkrétne merané hodnoty sa líšia podľa typu výstupu.
Je možné nabíjanie spoplatniť?
Áno. Riešenie podporuje platbu prostredníctvom QR kódu cez rôzne platobné metódy bez potreby registrácie a podporuje aj membership platby. API umožňuje integráciu dát a predaja služby do mestského dátového hubu a mobilnej aplikácie.
Ako je možné ANTIK WallBox nainštalovať?
Stanica podporuje nástennú montáž, montáž na existujúci stĺp a montáž na samostatne stojaci stĺpik. Samostatne stojaci stĺpik a špeciálna sada pre montáž na stĺp sú voliteľným príslušenstvom.
Aké má zariadenie rozmery a krytie?
ANTIK WallBox má rozmery 530 × 350 × 200 mm, hmotnosť 10 kg a stupeň krytia IP54. Uvedený rozsah prevádzkovej teploty je −20 °C až +60 °C.
